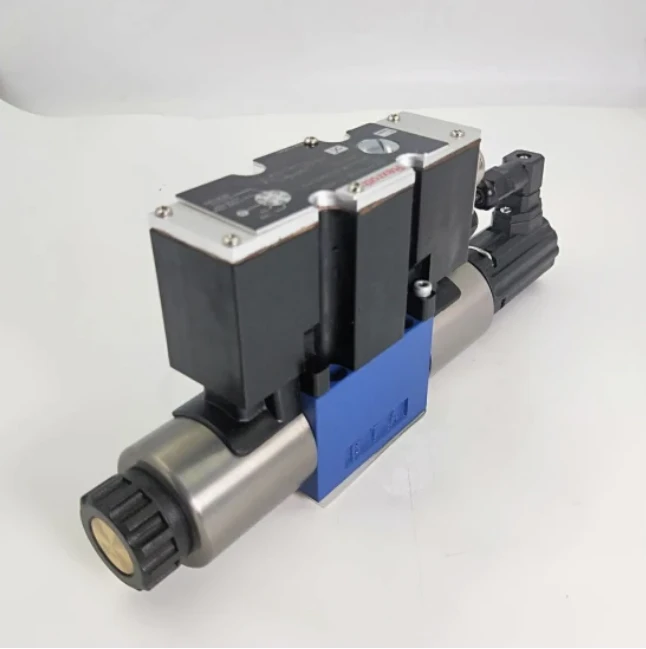

Falfiau Cyfeiriadol Cyfrannol 4WREE 4WRAE Rexroth
Cyflwyniad Cynnyrch
Trosolwg
Mae falfiau cyfeiriadol cyfrannol 4WREE a 4WRAE Rexroth yn gydrannau a weithredir yn uniongyrchol o ddyluniad mowntio is-blat. Fe'u gweithredir gan solenoidau cymesurol gydag edau canolog a choil removebe. Mae'r solenoidau yn cael eu rheoli'n ddewisol naill ai gan electroneg allanol (math 4WRE) neu gan yr electroneg integredig (math 4WREE a 4WRAE).
Yn y bôn, mae falfiau cyfeiriadol cyfrannol 4WREE a 4WRAE Rexroth yn cynnwys:
– Tai (1) gyda wyneb mowntio
- Sbwlio rheoli (2) gyda ffynhonnau cywasgu (3 a 4) a phlatiau sbring (X1 a X2)
– Solenoidau (5 a 6) a thiwbiau polyn (P1 a P2) gydag edau canolog
– Trawsddygiadur safle (7)
– Electroneg rheoli integredig dewisol (8)
- Mae'r addasiad pwynt sero mecanyddol (9) yn hygyrch trwy'r Pg13.5 ac mae'r pwynt sero trydanol ar gael trwy'r Pg7 (10)
- Gyda'r solenoidau (5 a 6), wedi'u dad-egni, mae'r sbŵl rheoli yn cael ei gadw yn y safle canolog gan y ffynhonnau cywasgu (3 a 4) rhwng y platiau sbring (X1 a X2)
– Gweithrediad uniongyrchol y sbŵl rheoli (2) trwy fywiogi un o'r solenoidau cyfrannol, ee rheoli solenoid "b" (6) → Symud y sbŵl rheoli (2) i'r chwith yn gymesur â'r signal mewnbwn trydanol → Cysylltiad o P i A a B i T trwy drawstoriadau tebyg i orifice gyda nodweddion llif cynyddol
– Dad-egni solenoidau (6) → Mae'r sbŵl rheoli (2) yn cael ei ddychwelyd i'r safle canolog trwy'r sbring cywasgu (3)
Yn y cyflwr dad-egnïo mae'r sbŵl (2) yn cael ei gadw mewn safle canolfan fecanyddol gan y ffynhonnau dychwelyd solenoid. Nid yw hyn, ar gyfer y symbol sbŵl "V", yn ymwneud â lleoliad y ganolfan hydrolig! Pan fydd cylched rheoli dolen gaeedig y falf drydan ar gau, yna mae'r sbŵl wedi'i leoli yn y ganolfan hydrolig.
